真空波紋管通常會分為成型真空波紋管和焊接真空波紋管兩種，用在高真空系統中的真空波紋管材質，一般選用SUS316型號不銹鋼。

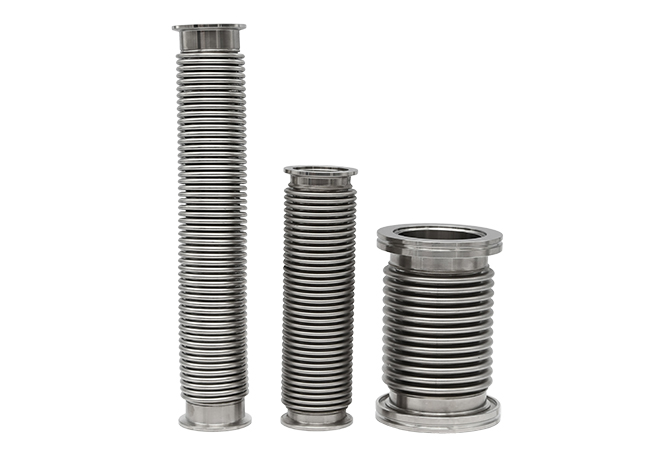

制作口徑稍微大一點兒的成型真空波紋管，首先將不銹鋼板材卷成筒狀，接口處焊接。將圓筒插入真空波紋管模具中，通過液壓完成成型真空波紋管的制作。

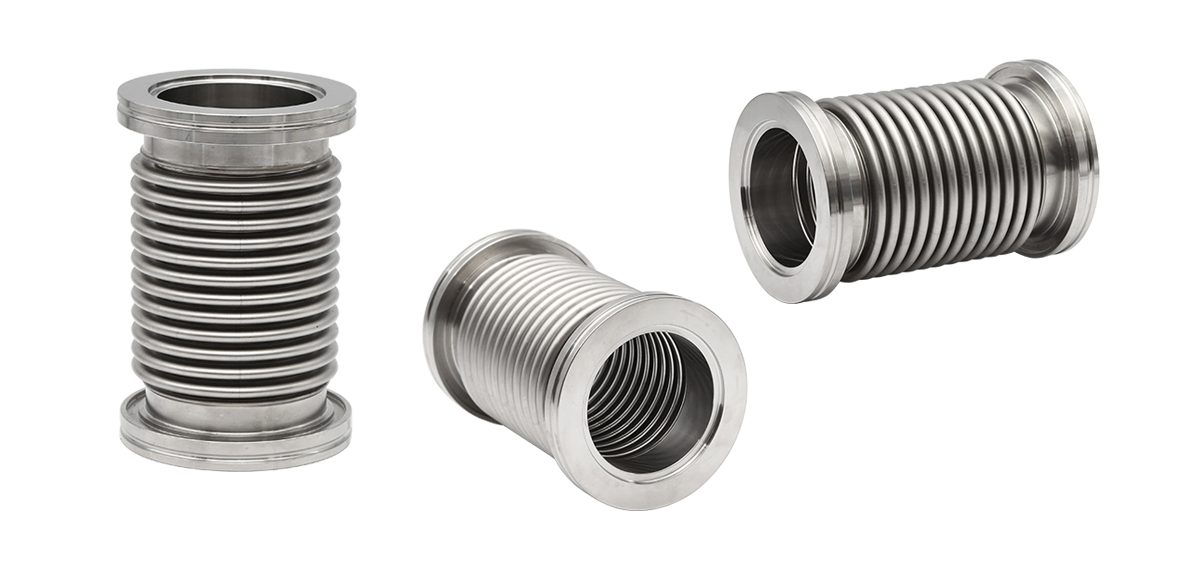

在高真空系統中，連接分子泵和機械泵的真空波紋管，多采用兩端為NW 法蘭的成型真空波紋管。成型真空波紋管的優點是制作簡單、成本低。缺點是伸縮和柔韌性不足。彌補成型真空波紋管不足的是焊接真空波紋管。
焊接真空波紋管是將圓環狀的不銹鋼薄片，內徑和外徑交替焊接而成的薄壁褶皺軟管。焊接方式為等離子焊，這種真空波紋管有大的伸縮性，是高真空系統的連接和各種運動導入器中不可缺少的部件。合理的選擇真空波紋管的自然長度，使用壽命可達數十萬次以上。
